Přidat otázku mezi oblíbenéZasílat nové odpovědi e-mailem Předřadník TRIDONIC PCI 35 PRO C021-zapojení

Dobrý den,

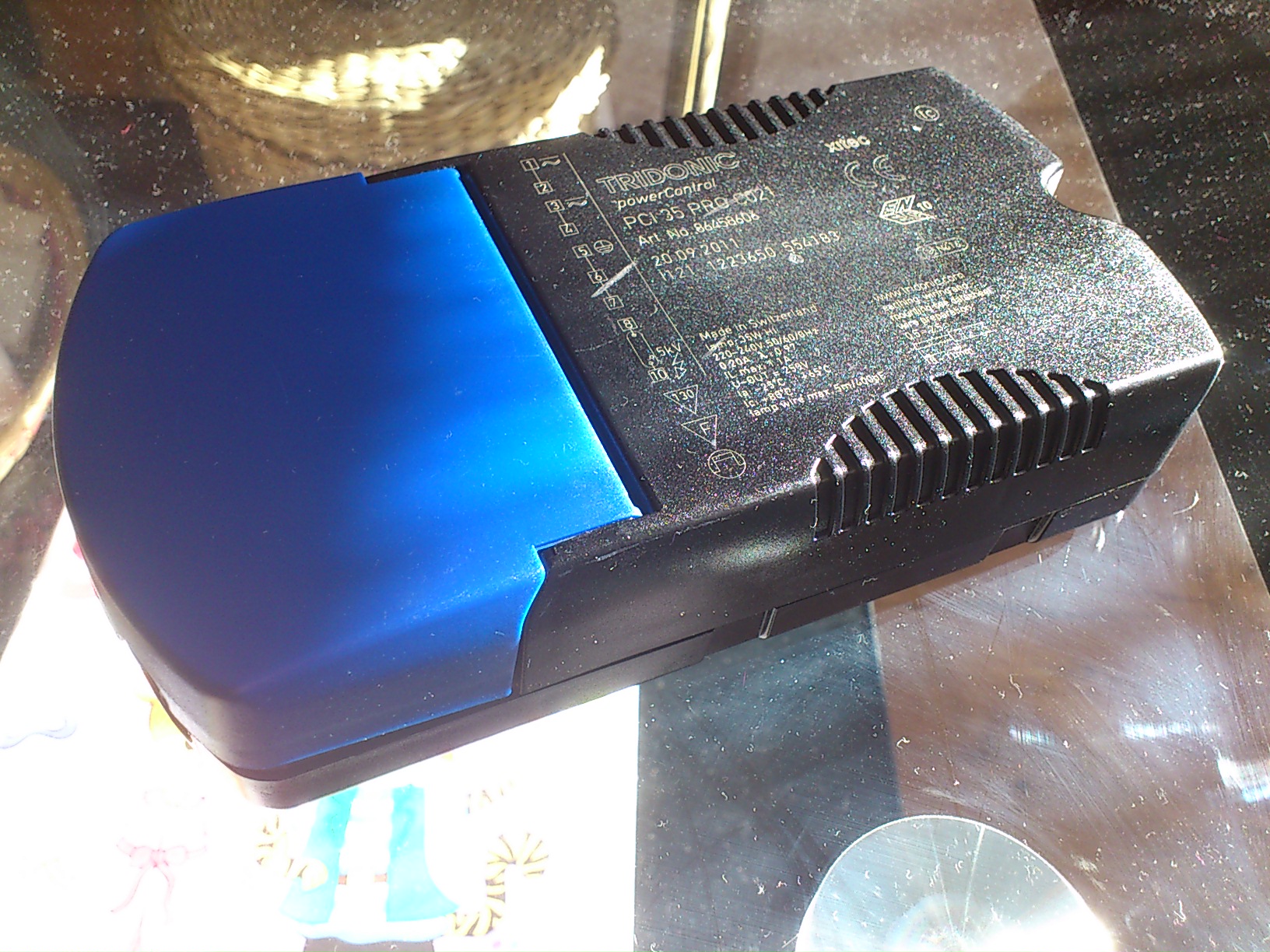

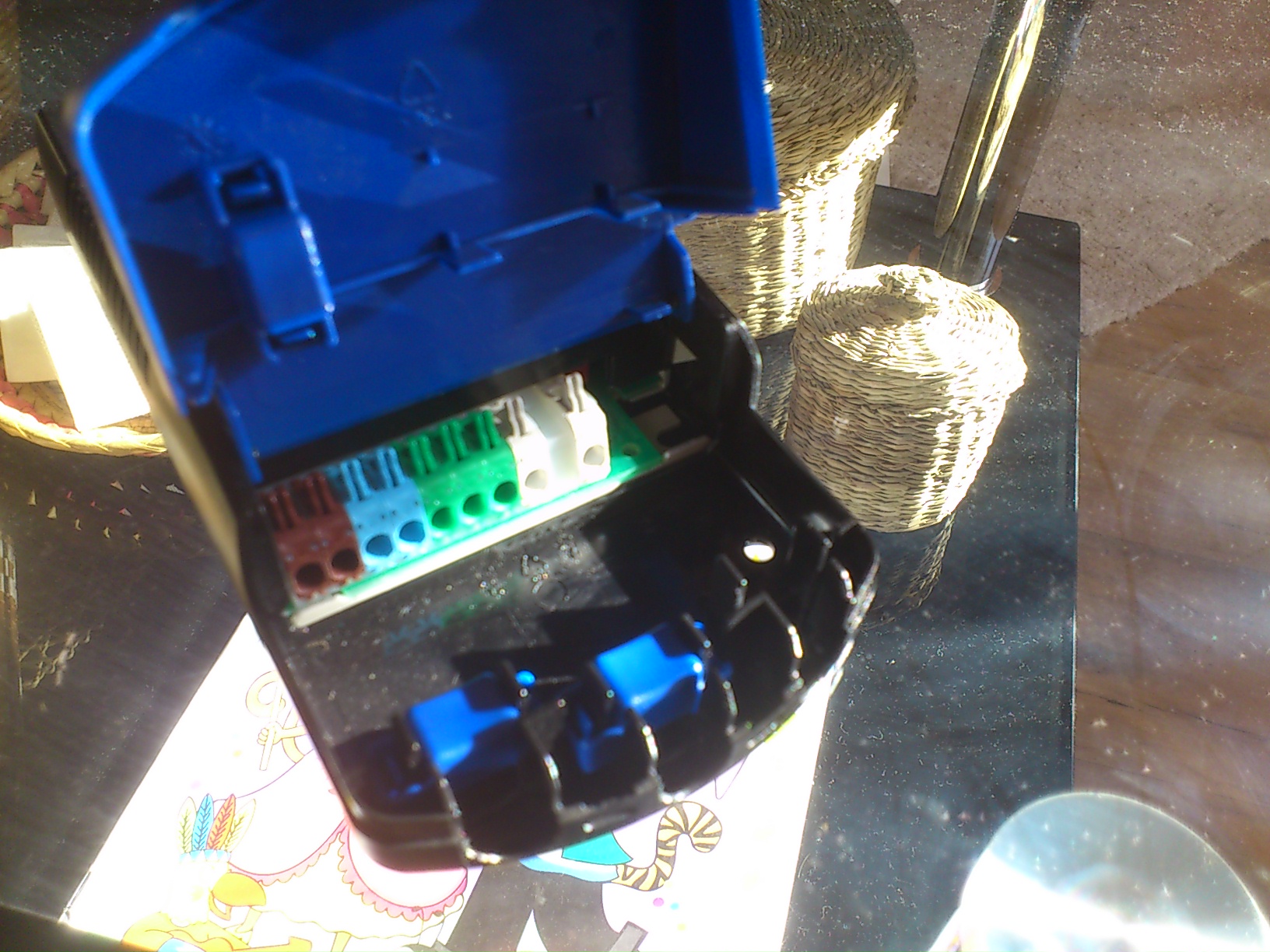

koupil jsem použitý předřadník TRIDONIC a chtěl bych poprosit o radu s připojením kabeláže, schéma na obalu je špatně čitelné. Podle mě by na svorkovnici zleva měla být na pozici 1,2(hnědá) fáze,na 3,4(modrá) nulák, na 5,6,7(zelená) případná zem přívodní šňůry a na 8,9(bílá)kabel k lampě. Předem díky moc za radu, nerad bych něco odpálil.

Předmět Autor Datum
Mám podobnej předřadník. Pouze je to pro výbojky 35 a 70W. Podle Vašeho popisu svorkovnic mi příjde,…
Cadaverous 14.02.2014 10:58
Cadaverous
Díky moc za schéma, už je mi to jasné. Mám ho k 35W HID lampě a i ten předřadník je pouze na 35W lam…
liborsl 14.02.2014 11:38
liborsl
Přesně tak bych to zapojil. Jedině snad ta objímka si nejsem 100% jistej jestli nemají být prohozené…
Cadaverous 14.02.2014 11:55
Cadaverous
OK, nechám si poradit a tu objímku zapojím podle Vás :-). Díky.
liborsl 14.02.2014 12:00
liborsl
Myslím si to podle 3 fotky, kde je blesk na pozici č. 10. Tudíž by měla fáze jít tam. A fáze by měla…
Cadaverous 14.02.2014 12:16
Cadaverous
Budu to zapojovat až příští týden, tak určitě nespěchám. Ještě jednou dík za ochotu.
liborsl 14.02.2014 12:29
liborsl
Tak jsem se poptal kolegů elektrikářů a ti mi potvrdili mojí domněnku. Mělo by to být zapojeno dle o…
Cadaverous 14.02.2014 12:40
Cadaverous
Tak je to vyřešeno. Měl jste pravdu, na 10 je fáze :)).
liborsl 14.02.2014 13:10
liborsl
To jsem rád. :)) poslední
Cadaverous 14.02.2014 13:37
Cadaverous

Díky moc za schéma, už je mi to jasné. Mám ho k 35W HID lampě a i ten předřadník je pouze na 35W lampu, objednal jsem ho z Anglie za pár korun.

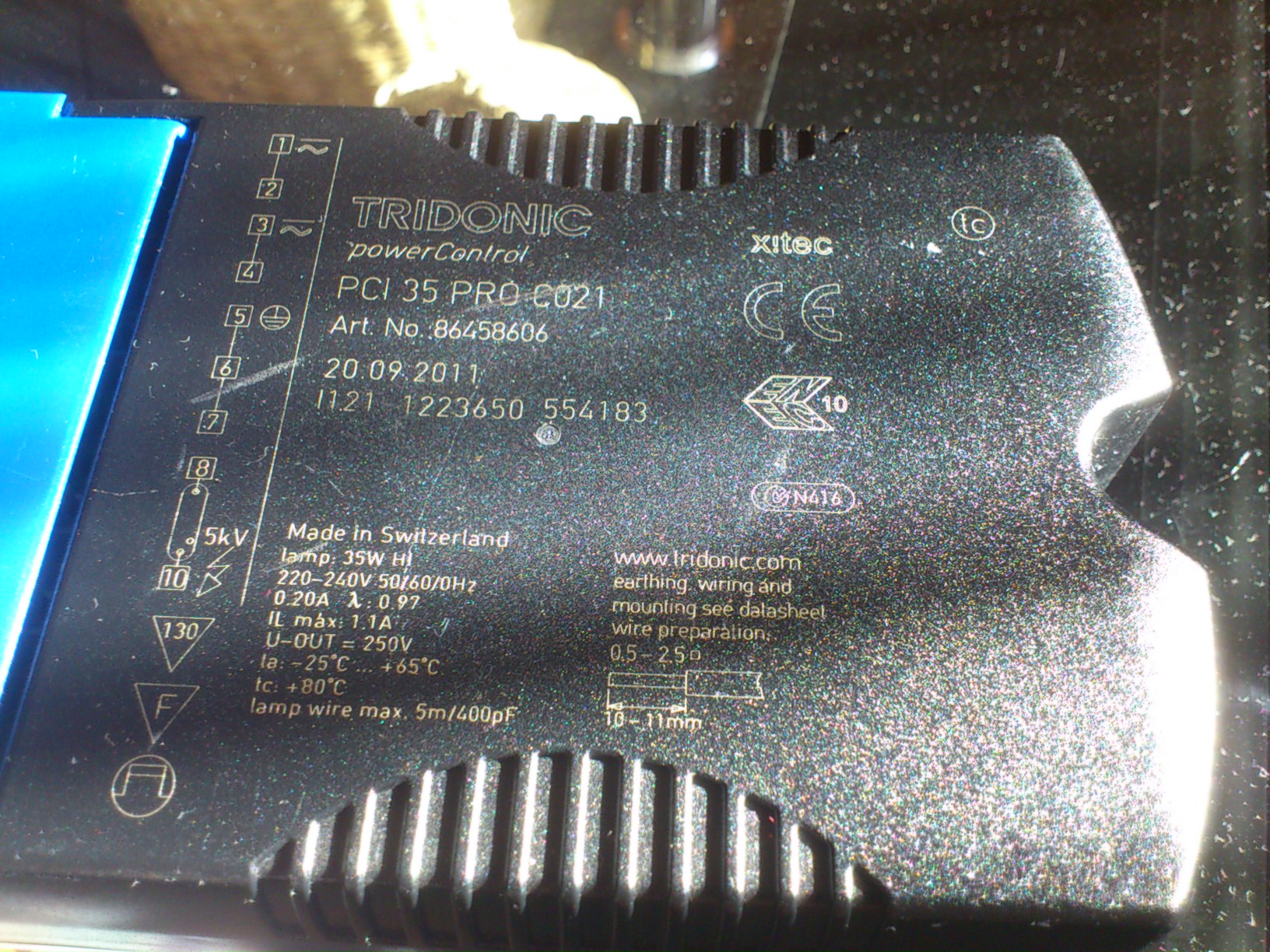

Fáze bude na 1, nulák na 3, zem na 5, spodek objímky (fáze) na 8 a bok objímky (nula) na 10, ostatní pozice jsou vzhledem k tomu, že je pouze na 35W asi nezapojené. Dneska na přímém sluníčku je to schéma na obalu docela čitelné viz foto. Ještě jednou dík za radu.

Přesně tak bych to zapojil. Jedině snad ta objímka si nejsem 100% jistej jestli nemají být prohozené. 10 na vrchu a 8 na boku. Ale výbojka bude svítit ikdyž to bude prohozené. Jen co vím, tak to některým nemusí dělat dobře. A ty co zbydou nezapojovat nikam. A je to opravdu jen na 35W. ;-)
